Sur un chantier, quelques millimètres semblent parfois bien peu de chose. Pourtant, une petite différence de hauteur au mauvais endroit peut finir par se lire sur une dalle, une terrasse, un seuil ou une canalisation. Quand les travaux réclament des repères d’altitude fiables sur plusieurs mètres, le simple niveau à bulle atteint rapidement ses limites.
Le niveau optique prend alors le relais. Installé sur un trépied et associé à une mire graduée, cet appareil crée une ligne de visée horizontale qui sert de référence pour comparer plusieurs points du terrain ou de l’ouvrage. Vous pouvez ainsi reporter une hauteur, contrôler un terrassement, vérifier une fondation ou suivre une pente avec une méthode rigoureuse.
Derrière son allure de petite lunette de chantier se cache donc un outil de mesure qui évite bien des reprises. Encore faut-il comprendre ce qu’il mesure réellement, savoir le mettre en station et ne pas confondre précision de l’appareil et précision du travail.
L’essentiel
- Le niveau optique mesure des différences de hauteur entre plusieurs points.
- Il fonctionne avec une mire graduée tenue verticalement.
- Son compensateur maintient automatiquement une ligne de visée horizontale après la mise à niveau.
- Un trépied stable compte autant que la qualité de l’appareil.
- Les distances de visée doivent être maîtrisées pour limiter certaines erreurs.
- Il sert au terrassement, aux fondations, aux dalles, aux réseaux et aux aménagements extérieurs.
- Une mauvaise lecture de mire peut suffire à fausser toute une série de mesures.
Ce que mesure réellement un niveau optique
Contrairement à ce que son nom pourrait laisser penser, le niveau optique ne mesure pas directement la hauteur d’un point par rapport au niveau de la mer. Il établit une ligne horizontale de référence. Vous comparez ensuite les lectures réalisées sur une mire placée successivement à différents endroits.
Imaginez que la lunette soit installée à une hauteur quelconque. Vous lisez 1,25 m sur la mire placée sur un premier point, puis 1,48 m sur un second. La deuxième lecture étant plus grande de 23 cm, le second point se trouve 23 cm plus bas que le premier.
Le principe paraît presque rudimentaire. C’est justement ce qui fait sa force : peu de calculs, une lecture directe et un procédé exploitable sur des distances bien supérieures à celles d’un niveau de maçon.
Les niveaux automatiques disposent d’un compensateur interne qui rectifie de faibles inclinaisons une fois l’appareil correctement calé. La bulle circulaire sert donc à approcher l’horizontale, puis le mécanisme interne affine la ligne de visée.
Pourquoi cet appareil trouve sa place sur tant de chantiers
Le niveau optique intervient dès que plusieurs zones doivent partager une même référence altimétrique. Il peut servir avant le gros œuvre, pendant celui-ci et jusque dans certains aménagements extérieurs.
Vous pouvez notamment l’utiliser pour contrôler le fond d’une excavation, reporter le niveau fini d’une dalle, positionner des semelles de fondation, vérifier des seuils ou suivre la progression d’un terrassement.
Cette logique gagne d’ailleurs à être intégrée dès le début lorsque vous devez préparer un chantier de rénovation. Avant même de casser, creuser ou couler quoi que ce soit, relevez les hauteurs existantes et fixez un repère stable. Vous éviterez ainsi de travailler avec une succession de mesures prises « à peu près » depuis le sol du moment, lequel a parfois une fâcheuse tendance à changer de tête au fil des travaux.
Sur une rénovation lourde, ce relevé initial peut aussi révéler des écarts que l’œil avait gentiment ignorés : plancher en pente, terrasse affaissée, seuils placés à des hauteurs différentes ou dalle ancienne qui ne suit plus vraiment l’horizontale.
Un chantier précis commence par un repère qui ne bouge pas
Avant toute série de mesures, choisissez un point de référence stable. Ce repère peut être matérialisé sur un mur, une borne ou un élément qui ne sera ni démoli ni déplacé durant le chantier.
À partir de cette référence, vous pourrez reporter vos cotes vers différentes zones. Cette méthode évite d’accumuler les références successives. Plus vous enchaînez les reports sans revenir sur un point connu, plus une petite erreur risque de voyager avec vous.
Le trépied mérite la même attention. Écartez suffisamment les pieds, enfoncez-les correctement dans le terrain et évitez les zones fraîchement remblayées lorsque vous avez une surface plus ferme à proximité. Une lunette très précise montée sur un support qui s’enfonce lentement dans la terre donne surtout des mesures très précises… du mauvais endroit.
Les fabricants de niveaux professionnels insistent d’ailleurs sur la stabilité du support et sur la protection contre les vibrations lors des opérations de mesure.
Mise en station : quelques minutes qui conditionnent tout le relevé
Posez d’abord le trépied à une hauteur confortable. La lunette doit arriver près de votre œil sans vous forcer à travailler courbé. Fixez ensuite l’appareil sur sa tête.
Réglez grossièrement l’horizontalité avec les pieds, puis utilisez les vis de calage pour centrer la bulle circulaire. Sur un niveau automatique, le compensateur prend ensuite le relais dans sa plage de fonctionnement.
Faites la mise au point du réticule avant celle de la mire. Vous devez voir les fils du réticule nets sans effort. Visez ensuite la mire et réglez la mise au point jusqu’à obtenir des graduations parfaitement lisibles. Ce procédé limite les erreurs de parallaxe susceptibles d’apparaître lorsque l’image de la mire et le réticule ne se forment pas sur le même plan optique.
La séquence de travail peut se résumer ainsi :
- stabilisez le trépied ;
- fixez la lunette ;
- centrez la bulle ;
- réglez nettement le réticule ;
- visez la mire ;
- faites la mise au point ;
- contrôlez de nouveau le calage ;
- effectuez votre lecture sur le fil horizontal.
Les manuels de niveaux automatiques décrivent cette même logique : appareil nivelé, mire verticale, visée, mise au point puis lecture sur le trait horizontal du réticule.
De la fondation au jardin : où l’utiliser ?
Voici quelques travaux pour lesquels le niveau optique montre tout son intérêt :
| Travaux | Ce que vous contrôlez |
|---|---|
| Terrassement | profondeur de fouille et hauteur des plateformes |
| Fondations | niveaux des semelles et arases |
| Dalle béton | hauteur avant coulage et contrôle des repères |
| Assainissement | différences d’altitude nécessaires au tracé |
| Terrasse | hauteur par rapport aux seuils et au terrain |
| Mur ou clôture | points de référence sur une grande longueur |
| Aménagement extérieur | plateformes, allées, bordures et niveaux de terrain |
| Rénovation lourde | comparaison des sols et planchers existants |
Pour certains réseaux gravitaires, l’objectif ne consiste d’ailleurs pas à créer une surface horizontale mais à obtenir une différence de hauteur déterminée entre deux points. Le niveau optique sert alors à calculer puis à contrôler cette variation.
Niveau optique, laser ou niveau à bulle : lequel prendre ?

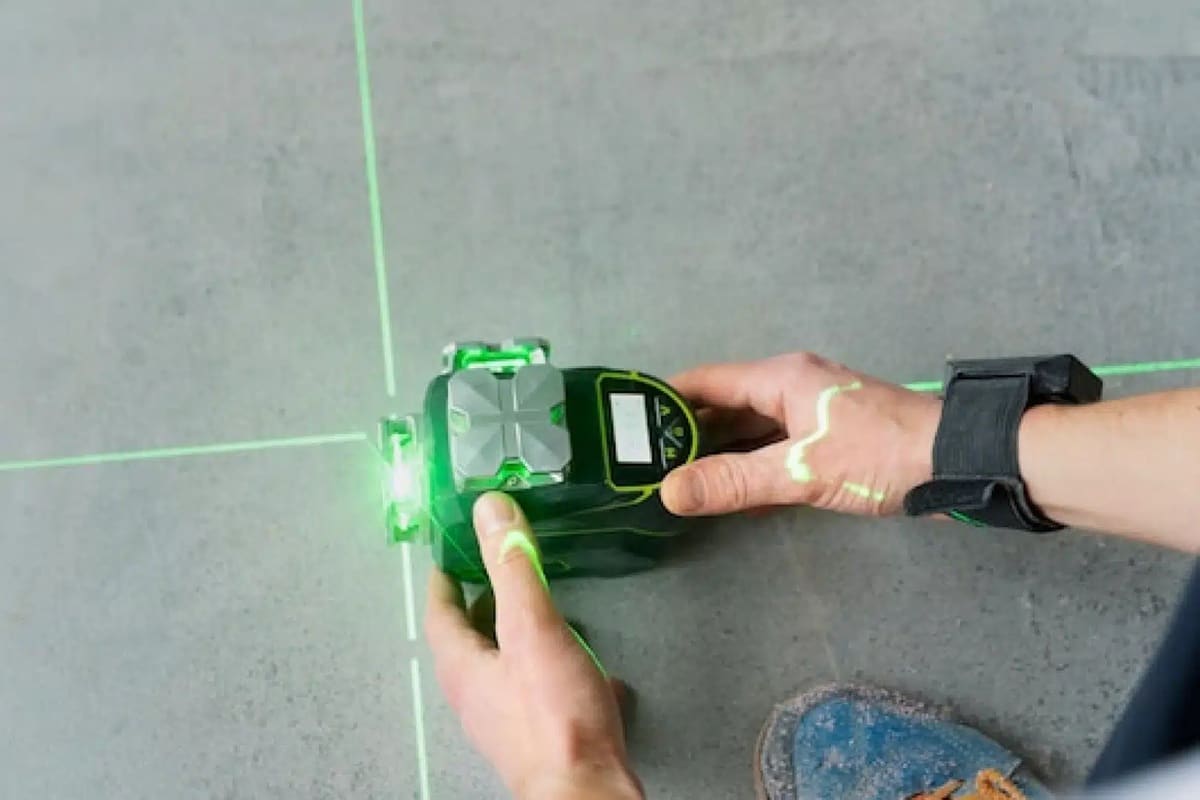

Tous les outils de nivellement ne répondent pas au même besoin. Un petit niveau à bulle convient parfaitement pour poser un meuble, contrôler un linteau ou régler quelques éléments rapprochés. Le niveau laser projette une ligne ou un plan visible et se montre très pratique pour de nombreux travaux intérieurs ou certaines implantations.
Le niveau optique suit une autre logique. Il ne projette rien. Vous regardez dans une lunette et vous lisez une mire. Cela impose généralement deux personnes lorsque les points sont éloignés : l’une observe, l’autre tient la mire.
En contrepartie, l’appareil fonctionne très bien en plein jour et s’adapte aux relevés répartis sur une vaste zone. Les modèles destinés au chantier sont conçus pour les opérations quotidiennes de nivellement et certaines gammes professionnelles annoncent des précisions allant de quelques millimètres à moins d’un millimètre par kilomètre de nivellement aller-retour selon le modèle, la mire et la méthode employée.
Votre choix doit donc partir du travail à réaliser. Pour bien choisir le matériel de chantier, regardez moins la quantité de fonctions disponibles que la distance de travail, la précision recherchée, les conditions du terrain et la fréquence d’utilisation.
La mire : l’autre moitié du système
On parle beaucoup de la lunette et bien moins de la mire. Pourtant, sans mire bien tenue, votre instrument ne peut pas faire de miracle.
Placez-la verticalement sur le point mesuré. Une inclinaison vers l’avant ou vers l’arrière augmente la lecture et fausse donc la différence de niveau calculée.
Pour une mesure courante, une mire télescopique graduée convient à de nombreux travaux. Certaines applications de haute précision utilisent des mires spécifiques, notamment en Invar, matériau apprécié pour sa très faible dilatation thermique.
Veillez aussi à poser la mire exactement sur le point concerné. Sur un terrain meuble, utilisez si nécessaire un appui adapté. Si son pied s’enfonce de quelques millimètres pendant la lecture, votre relevé partira avec lui.
Les erreurs qui donnent des mesures fausses sans prévenir
Le danger du nivellement tient à son apparente simplicité. Vous regardez une mire, vous notez un chiffre : difficile d’imaginer plus innocent. Pourtant, plusieurs petites négligences peuvent s’additionner.
La mire peut être inclinée. Le trépied peut s’être légèrement tassé. Une vibration peut perturber momentanément le compensateur. Vous pouvez aussi lire la mauvaise graduation ou inverser deux valeurs dans vos notes.
Les fortes différences de température entre le lieu de stockage de l’appareil et le chantier peuvent également jouer sur certains instruments de précision. Les recommandations techniques prévoient alors un temps d’acclimatation avant les opérations exigeantes. La chaleur qui monte au-dessus d’un sol fortement chauffé peut aussi rendre l’image instable sur de longues visées.
Autre précaution judicieuse : placez autant que possible l’appareil à des distances voisines de la mire arrière et de la mire avant lorsque vous effectuez un nivellement par cheminement. Vous réduisez ainsi l’effet de certaines erreurs de ligne de visée.
Comment exploiter les lectures sans transformer le chantier en cours de trigonométrie
Prenons un exemple simple.
Votre repère de départ possède une altitude arbitraire de 100,00 m. Vous placez la mire dessus et lisez 1,35 m.
La hauteur de votre ligne de visée vaut donc :
100,00 + 1,35 = 101,35 m.
Vous déplacez ensuite la mire sur un second point et lisez 1,82 m.
L’altitude de ce point vaut :
101,35 – 1,82 = 99,53 m.
Le second point se situe donc 47 cm sous votre référence de départ.
Sur de petits travaux, vous n’avez même pas toujours besoin d’attribuer une altitude réelle. Vous pouvez utiliser une cote arbitraire et comparer uniquement les écarts. L’enjeu consiste surtout à conserver la même référence pendant toute l’opération.
Quels critères regarder lors du choix de l’appareil ?
Les modèles se distinguent notamment par le grossissement de la lunette, la précision annoncée, la distance minimale de mise au point, la qualité du compensateur, la protection contre l’eau et la poussière ou encore la résistance aux chocs.
Un grossissement de 24x, 28x ou 32x se rencontre fréquemment sur les appareils de chantier. Plus le grossissement monte, plus la lecture de la mire à distance peut être confortable, à condition que l’optique conserve une image nette et lumineuse.
Examinez également la précision annoncée par le fabricant. Elle est souvent exprimée comme un écart type pour un kilomètre de nivellement en double cheminement. Cette donnée facilite la comparaison entre appareils, mais ne signifie pas que vous obtiendrez automatiquement cette performance en posant la lunette dans votre jardin.
La qualité de votre méthode compte toujours.
Si vous devez vous équiper pour des relevés réguliers, vous pouvez par exemple trouver un niveau de chantier optique sur topographie-laser.eu en comparant le grossissement, la précision annoncée et les caractéristiques adaptées à votre usage. Pensez également au trépied et à la mire : la lunette seule ne vous mènera pas très loin, sauf si votre projet consiste à observer élégamment le voisin couler sa dalle.
Contrôlez votre appareil avant les travaux exigeants
Un niveau optique subit des transports, des vibrations et parfois quelques traitements peu délicats dans un véhicule de chantier. Contrôlez donc périodiquement son réglage, surtout après un choc ou une longue période sans utilisation.
Une erreur de collimation signifie que la ligne de visée n’est plus parfaitement horizontale lorsque l’appareil est calé. Un contrôle réalisé entre deux points permet de détecter ce défaut. Selon le modèle, la procédure et les possibilités de réglage varient : suivez le manuel de votre appareil ou confiez l’ajustement à un atelier compétent si la correction réclame une intervention technique.
Nettoyez également les optiques avec le matériel adapté, protégez l’instrument durant son transport et rangez-le dans son coffret. Une lentille couverte de poussière ne transforme pas soudainement un niveau en catastrophe ambulante, mais une image nette facilite les lectures et limite les erreurs.
Questions fréquentes
Quelle différence y a-t-il entre un niveau optique et un niveau laser ?
Le niveau optique crée une ligne de visée horizontale visible uniquement à travers sa lunette. Vous effectuez les mesures en lisant une mire graduée. Le niveau laser projette un faisceau ou un plan lumineux. Le laser facilite de nombreux travaux où vous souhaitez visualiser directement une ligne, tandis que le niveau optique se prête très bien aux contrôles d’altitude répartis sur un chantier.
Peut-on utiliser un niveau optique seul ?
Techniquement, certaines opérations peuvent être organisées seul en déplaçant plusieurs fois la mire, mais la méthode manque franchement de confort. Sur un chantier courant, travaillez plutôt à deux : une personne observe et note les mesures pendant que l’autre déplace et tient la mire.
Quelle précision peut-on obtenir ?
Elle dépend de l’appareil, de la mire, des distances de visée et de votre méthode de travail. Les niveaux de chantier courants affichent souvent des précisions de l’ordre de quelques millimètres par kilomètre de nivellement en double cheminement, tandis que des modèles destinés aux mesures plus poussées descendent sous le millimètre dans certaines configurations.
Pourquoi faut-il tenir la mire bien verticale ?
Une mire inclinée présente à la lunette une distance supérieure à la hauteur verticale réelle. La lecture augmente et votre calcul se trouve faussé. Vérifiez sa verticalité avant chaque lecture soignée.
Le niveau optique mesure-t-il les pentes ?
Il mesure des différences de hauteur. Vous pouvez donc calculer une pente si vous connaissez également la distance horizontale séparant les deux points. Pour une pente de 2 %, par exemple, la différence de hauteur théorique est de 2 cm par mètre horizontal.
Peut-on utiliser un niveau optique sous la pluie ?
Cela dépend du degré de protection de votre modèle. Certains appareils professionnels possèdent une construction renforcée contre l’eau, la poussière et l’humidité. Consultez toujours les caractéristiques du fabricant avant d’exposer votre instrument aux intempéries.
À quelle distance placer la mire ?
La distance exploitable dépend du grossissement, de la visibilité et des dimensions de la mire. Pour les travaux demandant une grande précision, réduisez les longueurs de visée et équilibrez autant que possible les distances avant et arrière. Sur certains travaux de nivellement de précision, des longueurs d’observation d’environ 25 mètres sont recommandées.
Faut-il vérifier le niveau optique après un choc ?
Oui. Une chute ou un choc violent peut modifier le réglage du compensateur, de la nivelle ou de la ligne de visée. Effectuez un contrôle avant de reprendre des mesures exigeantes. Si vous détectez un écart inhabituel, faites vérifier l’appareil avant de baser tout votre chantier sur ses indications.
