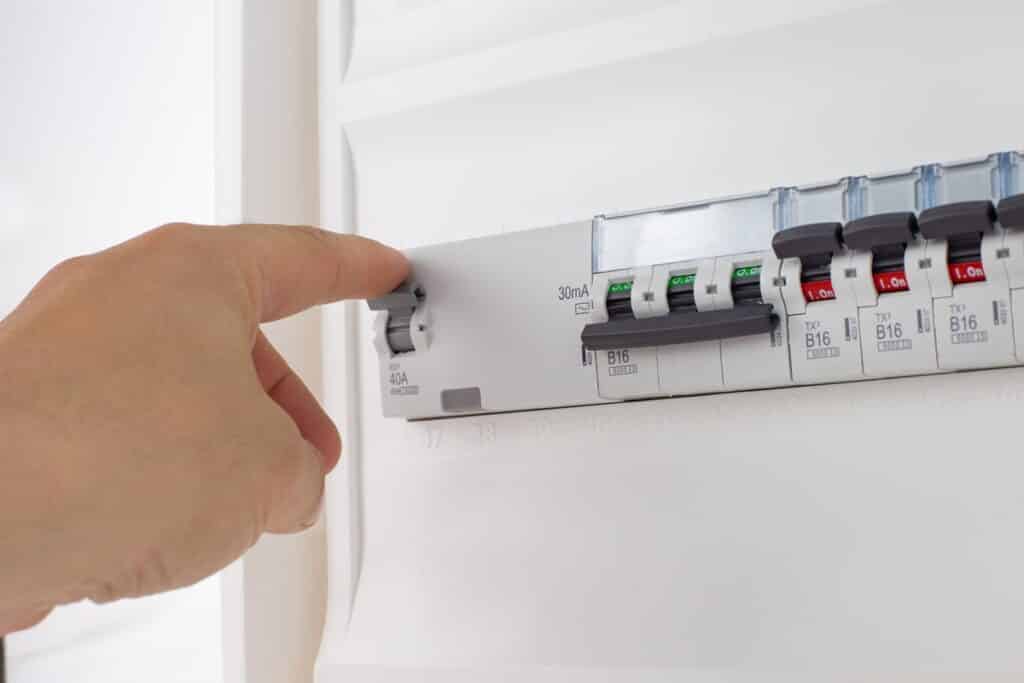

Vous avez prévu les nouvelles prises, déplacé la cuisine et trouvé les luminaires. Puis arrive le tableau électrique, avec ses lettres et ses chiffres qui ressemblent à des numéros de sièges dans un avion. C16, C20, 30 mA, type A… Chaque indication répond pourtant à une question précise.
Pour une rénovation complète d’un logement en France, les disjoncteurs divisionnaires magnétothermiques à courbe C conviennent à la majorité des circuits courants. Vous devez choisir leur calibre selon les conducteurs et l’usage prévu, puis leur associer une protection différentielle de 30 mA adaptée aux équipements. Certains appareils réclament d’autres caractéristiques. Voici comment comprendre ces choix et examiner votre devis sans passer un diplôme entre deux cartons de chantier.
L’essentiel
- Choisissez généralement des disjoncteurs divisionnaires à courbe C pour les prises, l’éclairage et les usages domestiques courants.
- Adaptez le calibre à chaque circuit : la section des fils fixe des limites que la puissance de l’appareil ne peut pas effacer.
- Distinguez le disjoncteur, qui protège contre les surintensités, du différentiel de 30 mA, qui détecte les courants de fuite.
- Prévoyez un différentiel de type A pour les circuits qui l’exigent, notamment les plaques de cuisson et le lave-linge ; examinez le type F pour les équipements à variateur monophasé concernés.
- Faites vérifier le pouvoir de coupure, la compatibilité du matériel et l’organisation du tableau avant l’achat.
- Ne remplacez jamais un disjoncteur par un calibre supérieur pour faire disparaître des déclenchements sans rechercher leur cause.
Débutez par les circuits, pas par le catalogue
Un tableau se conçoit à partir du logement. Recensez vos équipements actuels, puis ceux prévus pendant les travaux : four, plaques, chauffe-eau, chauffage, ventilation, pompe à chaleur, atelier ou recharge automobile. Chaque ajout peut modifier le nombre de départs et les protections nécessaires.
Pour réussir la rénovation électrique de votre logement, demandez un relevé des circuits et un schéma du futur tableau. Vous saurez ainsi quelle ligne dessert quelle pièce, quels appareils disposent d’une alimentation dédiée et où passent les conducteurs. Une étiquette « prises diverses » explique rarement grand-chose lorsque la moitié de la maison s’éteint.
En France, la série NF C 15-100 encadre la conception des installations basse tension. Sa révision publiée en 2024 sert de référence aux nouveaux projets concernés depuis septembre 2025. Faites préciser dans le devis l’édition retenue pour votre chantier et les exigences applicables. Une rénovation électrique totale dépasse le remplacement du coffret : elle concerne aussi les circuits, la terre, les raccordements et les appareillages.
Trois appareils à ne plus confondre
Le disjoncteur divisionnaire protège une ligne
Vous le trouvez au départ d’un circuit. Son mécanisme thermique réagit aux surcharges ; son mécanisme magnétique intervient face aux fortes surintensités d’un court-circuit. D’où son nom de disjoncteur magnétothermique.
Son premier travail consiste à protéger les conducteurs contre un échauffement dangereux. Un modèle classique ne détecte pas les petites fuites de courant et ne remplace donc pas une protection différentielle.
L’interrupteur différentiel surveille les fuites
Il compare le courant qui part vers les circuits avec celui qui revient. Un déséquilibre peut signaler une fuite vers la terre, par exemple à travers un appareil défectueux. Le dispositif coupe alors l’alimentation des circuits placés sous sa protection.
Dans un logement, la sensibilité de 30 mA participe à la protection des personnes. Elle complète la mise à la terre et les autres mesures de sécurité. Un interrupteur différentiel ne protège toutefois pas, à lui seul, contre les surcharges ou les courts-circuits : les disjoncteurs associés remplissent cette fonction.
Le disjoncteur différentiel réunit les deux fonctions
Il combine la protection contre les surintensités et celle contre les courants de fuite. Vous pouvez l’utiliser pour protéger individuellement un circuit dont vous souhaitez limiter les interactions avec les autres départs.
Pour une habitation, l’association de plusieurs interrupteurs différentiels et de disjoncteurs divisionnaires est courante. Installer un disjoncteur différentiel sur chaque ligne représente une autre architecture, généralement plus coûteuse. Demandez ce que cette dépense apporte à vos usages.
Le disjoncteur de branchement, placé en amont, possède encore un autre rôle : il assure notamment une coupure générale. Sa protection différentielle, souvent de 500 mA, ne remplace pas les dispositifs de 30 mA du tableau.
Quel calibre prévoir pour chaque usage ?
Le calibre s’exprime en ampères. Vous choisissez cette valeur en tenant compte de la nature du circuit, de sa charge et de ses conducteurs. Un câble trop fin ne supportera pas davantage de courant parce que vous avez posé un disjoncteur plus gros.
Le tableau suivant présente des repères pour des circuits domestiques courants en cuivre, dans un logement alimenté en monophasé. Les sections indiquées sont des minima ; les conditions de pose, la longueur et la chute de tension peuvent demander une section supérieure.
| Circuit | Section minimale usuelle | Calibre du disjoncteur | Limite ou précision |
|---|---|---|---|
| Éclairage | 1,5 mm² | 16 A maximum ; 10 A souvent choisi | Jusqu’à 8 points d’éclairage selon les règles de comptage |
| Prises de courant ordinaires | 1,5 mm² | 16 A maximum | Jusqu’à 8 socles par circuit |
| Prises de courant ordinaires | 2,5 mm² | 20 A maximum | Jusqu’à 12 socles par circuit |
| Circuit dédié aux prises non spécialisées de la cuisine | 2,5 mm² | 20 A maximum | 6 socles maximum sur ce circuit |
| Four, lave-linge, lave-vaisselle ou sèche-linge | 2,5 mm² | 20 A maximum | Un circuit spécialisé pour chaque appareil |
| Plaques de cuisson électriques | 6 mm² | 32 A | Circuit spécialisé en monophasé |
| Chauffe-eau électrique à accumulation classique | 2,5 mm² | 20 A maximum | À adapter aux caractéristiques de l’appareil |
| Commande d’un contacteur heures creuses | 1,5 mm² | 2 A | Circuit de commande distinct de l’alimentation du chauffe-eau |
| VMC domestique courante | 1,5 mm² | Généralement 2 A | Vérifiez la notice pour les modèles demandant une autre protection |
Lisez bien « maximum ». Un circuit qui autorise 20 A n’exige pas automatiquement ce calibre si son usage et sa conception justifient une valeur inférieure. À l’inverse, ne branchez pas plusieurs gros appareils sur une ligne spécialisée sous prétexte que leurs fiches trouvent toutes une place.
Pour le chauffage électrique, partez de la puissance totale des émetteurs du circuit. Pour une pompe à chaleur ou une borne de recharge, faites dimensionner la ligne à partir des données du fabricant. Ces équipements méritent mieux qu’un choix par ressemblance avec le tableau du voisin.
Courbe C, B ou D : que change la lettre ?
Sur un appareil marqué C16, le nombre désigne le calibre de 16 A et la lettre indique la courbe de déclenchement. Celle-ci renseigne notamment sur le seuil de réaction magnétique face à une forte surintensité.
La courbe C couvre la plupart des usages domestiques. Pour les appareils relevant de la norme EN 60898-1, son seuil magnétique se situe entre cinq et dix fois le courant nominal. Elle accepte ainsi des appels de courant ordinaires au démarrage sans déclencher inutilement.
La courbe B possède un seuil magnétique plus bas, entre trois et cinq fois le courant nominal. Son emploi peut répondre à certaines contraintes de protection, notamment sur des lignes dont le courant de court-circuit est plus faible. Ne la choisissez pas systématiquement pour l’éclairage en pensant qu’elle protège « mieux » : le contexte du circuit compte.
La courbe D tolère des appels de courant plus élevés. Elle peut convenir à certains moteurs ou équipements, lorsque leur notice et les calculs de protection le justifient. Le professionnel doit aussi vérifier que le courant de défaut déclenchera la coupure dans les conditions requises.
Une courbe D n’est donc pas le remède automatique à une pompe qui fait sauter le courant. Vous devez d’abord identifier l’appareil qui déclenche et la cause de l’incident.
Type AC, A ou F : choisissez le bon différentiel
Les lettres AC, A et F décrivent les courants de défaut reconnus par le dispositif différentiel. Elles ne désignent pas les courbes B, C et D des disjoncteurs. Vous pouvez donc associer un disjoncteur courbe C à un différentiel type A sans aucune contradiction.
Le type AC détecte les courants différentiels alternatifs sinusoïdaux. Il convient aux circuits pour lesquels cette protection est admise. Ne l’utilisez pas à la place d’un type A ou F demandé par l’équipement ou par les règles applicables.
Le type A détecte aussi les courants différentiels continus pulsés. Vous devez notamment prévoir cette protection pour les circuits des plaques de cuisson et du lave-linge, sous réserve d’exigences supplémentaires liées au matériel installé.
Le type F prend en charge des formes de défaut supplémentaires liées aux variateurs de vitesse monophasés. La révision de la norme prévoit son emploi pour les circuits concernés, par exemple certaines pompes à chaleur, climatisations et pompes de piscine. Examinez la technologie de l’appareil et sa notice, pas seulement son nom commercial.
C’est ici que les compétences d’un électricien prennent tout leur sens : il rapproche les caractéristiques des machines, les prescriptions normatives et les contraintes du réseau. Un simple panier de disjoncteurs « spécial rénovation » ne réalise pas ce travail.
Le type B différentiel répond encore à d’autres besoins, dont la détection de courants différentiels continus lisses. Certains équipements de conversion ou de recharge peuvent le réclamer. Pour une borne automobile, le choix dépend aussi des protections intégrées à la borne : ne transposez pas sans vérification le montage d’une prise ordinaire.
Enfin, séparez les deux valeurs inscrites sur un interrupteur différentiel. 30 mA indique sa sensibilité ; 40 A ou 63 A indique le courant assigné qu’il peut supporter dans les conditions prévues. Le choix entre 40 et 63 A nécessite un dimensionnement selon la protection en amont ou les circuits en aval. Compter les modules ne suffit pas.
Vérifiez les pôles et le pouvoir de coupure
Dans une installation domestique monophasée française, le modèle unipolaire + neutre, souvent noté 1P+N, est courant. Il protège la phase contre les surintensités et coupe la phase ainsi que le neutre. Un véritable disjoncteur bipolaire comporte une protection sur chacun des deux pôles ; vous n’en avez pas systématiquement besoin pour un circuit domestique ordinaire.
Si votre logement est alimenté en triphasé, faites étudier la répartition des charges. Les circuits utilisant plusieurs phases demandent un appareillage adapté à leur configuration et une coupure coordonnée des conducteurs concernés.
Le pouvoir de coupure mérite également votre attention. Exprimé en ampères ou en kiloampères, il caractérise la capacité à interrompre un courant de court-circuit dans des conditions définies. Vous rencontrerez, par exemple, des indications de 4 500 A ou 6 000 A.
Faites vérifier leur adéquation au courant de court-circuit présumé à l’emplacement du tableau, en tenant compte d’une éventuelle coordination validée avec la protection en amont. Comparez aussi les valeurs sous la même norme produit : un appareil peut afficher des pouvoirs de coupure différents selon les référentiels. Le plus grand chiffre sur l’emballage ne raconte pas toute l’histoire.
Pensez le tableau pour votre quotidien
Avec l’architecture habituelle à interrupteurs différentiels, prévoyez au moins deux dispositifs de 30 mA et huit circuits au maximum sous chacun. Répartissez les circuits de prises et d’éclairage entre plusieurs différentiels. Vous éviterez ainsi qu’un seul défaut coupe tous les éclairages du logement.
Pour un congélateur, une alarme ou un équipement dont l’arrêt vous gênerait beaucoup, discutez d’une protection individuelle adaptée. Elle limite les conséquences d’un défaut provenant d’un autre circuit, sans garantir une alimentation ininterrompue.
Demandez également des étiquettes précises, un schéma lisible et des emplacements libres pour les ajouts futurs. Une rénovation offre l’occasion de prévoir une ligne vers le garage ou le bureau avant de refermer les murs. Après la peinture, les saignées ont nettement moins de charme.
Vérifiez enfin la compatibilité entre les disjoncteurs, les peignes d’alimentation et les autres accessoires. Le fait que deux appareils se clipsent sur le même rail ne prouve pas qu’ils acceptent le même peigne. Pour un tableau entièrement refait, une gamme cohérente simplifie généralement le choix des raccordements et la maintenance.
Les erreurs qui annulent un bon choix
Le matériel bien choisi ne corrige pas une mauvaise connexion. Faites contrôler les serrages, l’isolement, la continuité des conducteurs de protection et le fonctionnement des différentiels avant la remise en service.
Si vous constatez une odeur de brûlé, des grésillements anormaux ou des traces noires, n’attendez pas la date prévue du chantier. Ces manifestations font partie des signes indiquant que vous avez besoin d’une intervention électrique immédiate. Coupez l’alimentation si vous pouvez le faire sans vous exposer, puis faites intervenir un professionnel. Ne multipliez pas les réarmements.
Autre piège : croire qu’un différentiel remplace la terre. Les deux participent à la protection, avec des fonctions différentes. Un tableau flambant neuf raccordé à des circuits sans conducteur de protection n’équivaut pas à une rénovation électrique complète.
Enfin, refusez le remplacement d’un 16 A par un 20 A sans vérification de la ligne. Si vous avez besoin de davantage de puissance, la réponse peut être un nouveau circuit, une autre répartition des appareils ou une modification du câblage. Le disjoncteur doit suivre cette étude.
Questions fréquentes
Faut-il choisir uniquement des disjoncteurs courbe C ?
La courbe C convient à la majorité des circuits domestiques courants. Certains équipements demandent une autre courbe, à confirmer par leur notice et par les calculs de protection. Vous pouvez donc avoir plusieurs courbes dans un même tableau lorsque les usages le justifient.
Peut-on installer un différentiel de type A à la place d’un type AC ?
Oui, un type A couvre les fonctions de détection du type AC et reconnaît des courants de défaut supplémentaires. Vous devez toutefois respecter les autres caractéristiques : sensibilité, courant assigné, raccordement et compatibilité. Un type A ne remplace pas automatiquement un type F ou B exigé pour un équipement.
Un interrupteur différentiel de 63 A protège-t-il mieux qu’un 40 A ?
À sensibilité identique de 30 mA, le 63 A n’est pas plus sensible aux fuites. Il supporte un courant assigné supérieur. Choisissez entre les deux selon le dimensionnement du tableau et les règles de protection de l’interrupteur lui-même.
Peut-on conserver les anciens fusibles ?
Dans le cadre d’une rénovation électrique totale d’un logement, prévoyez des disjoncteurs pour les circuits concernés : les protections par fusibles n’y sont plus admises. La présence de fusibles dans une installation ancienne ne suffit cependant pas, à elle seule, à décrire l’état de toute l’installation.
Un disjoncteur protège-t-il contre la foudre ?
Un disjoncteur classique protège contre les surcharges et les courts-circuits. La limitation des surtensions relève notamment du parafoudre. Faites examiner son installation selon l’exposition du bâtiment, son alimentation et les exigences du chantier ; ajouter un disjoncteur ne remplit pas cette fonction.
Pourquoi un circuit déclenche-t-il après la rénovation ?
Une surcharge, un défaut d’isolement, un appareil défectueux ou une erreur de raccordement peuvent provoquer une coupure. Identifiez d’abord la protection qui a déclenché, puis faites rechercher la cause. Un dispositif neuf qui coupe n’est pas forcément défectueux : il peut signaler un problème auparavant mal détecté.
