Déplacer une plaque de verre de plusieurs centaines de kilos avec quelques ventouses pourrait passer pour un numéro de cirque industriel. Pourtant, derrière cette scène assez spectaculaire se cache une mécanique soigneusement pensée. Le palonnier à ventouses professionnel saisit, soulève et positionne des charges planes qu’un crochet ou une élingue manipulerait avec bien moins de délicatesse.
Je le rencontre dans les ateliers de miroiterie, les marbreries, les usines, les entreprises de menuiserie et sur les chantiers de façade. Il intervient aussi pour poser des panneaux sandwich, des tôles, des éléments préfabriqués ou certaines plaques en matériau composite. Son usage réduit les efforts physiques, protège les surfaces et donne à l’opérateur une maîtrise très fine du placement. Une condition accompagne toutefois ces qualités : l’appareil doit correspondre exactement à la charge, à son état de surface et à la manœuvre prévue.
L’essentiel
- Un palonnier à ventouses utilise la dépression pour saisir une charge plane sans la percer ni la serrer sur ses bords.
- La charge maximale d’utilisation ne suffit pas pour choisir un modèle : dimensions, centre de gravité, porosité, orientation et conditions de travail entrent aussi dans le calcul.
- La propreté des ventouses et de la pièce détermine directement la qualité de la prise.
- Un contrôle visuel et fonctionnel précède chaque manœuvre, même si l’appareil a récemment subi sa vérification périodique.
- Aucun opérateur ne doit circuler sous une charge suspendue ou tenter de la soutenir à la main en cas d’alarme.
- La formation, la maintenance documentée et le respect de la notice du fabricant encadrent chaque utilisation professionnelle.
Comment fonctionne un palonnier à ventouses ?
Le principe repose sur une différence de pression. Une pompe électrique, un système pneumatique ou un générateur de vide retire une partie de l’air emprisonné entre les ventouses et la pièce. La pression atmosphérique exercée sur leur face extérieure plaque alors les coupelles contre le matériau.
La force de préhension dépend de plusieurs données : le niveau de vide obtenu, la surface utile des ventouses, leur nombre, leur disposition et l’étanchéité du contact. Ajouter des coupelles au hasard ne transforme donc pas un petit appareil en titan d’atelier. Leur implantation doit répartir les efforts autour du centre de gravité et limiter la flexion de la pièce.
Un équipement professionnel comprend généralement une structure porteuse, un ou plusieurs circuits de vide, des flexibles, des vannes, une réserve, un indicateur de pression ainsi qu’une alarme sonore ou lumineuse. Selon les modèles, la charge peut pivoter, basculer ou passer de l’horizontale à la verticale. Ces mouvements facilitent la pose d’un vitrage en façade ou le retournement d’une plaque en atelier.
La réserve de vide joue un rôle précieux si l’alimentation faiblit. Elle maintient la prise pendant une durée définie par la conception de l’appareil afin que l’opérateur puisse déposer la pièce. Cette protection ne donne pas le droit de prolonger la manœuvre avec une alarme qui hurle. Lorsqu’un signal se déclenche, le spectacle est terminé : on rejoint la zone de dépose prévue.
Des charges variées, mais jamais choisies au hasard

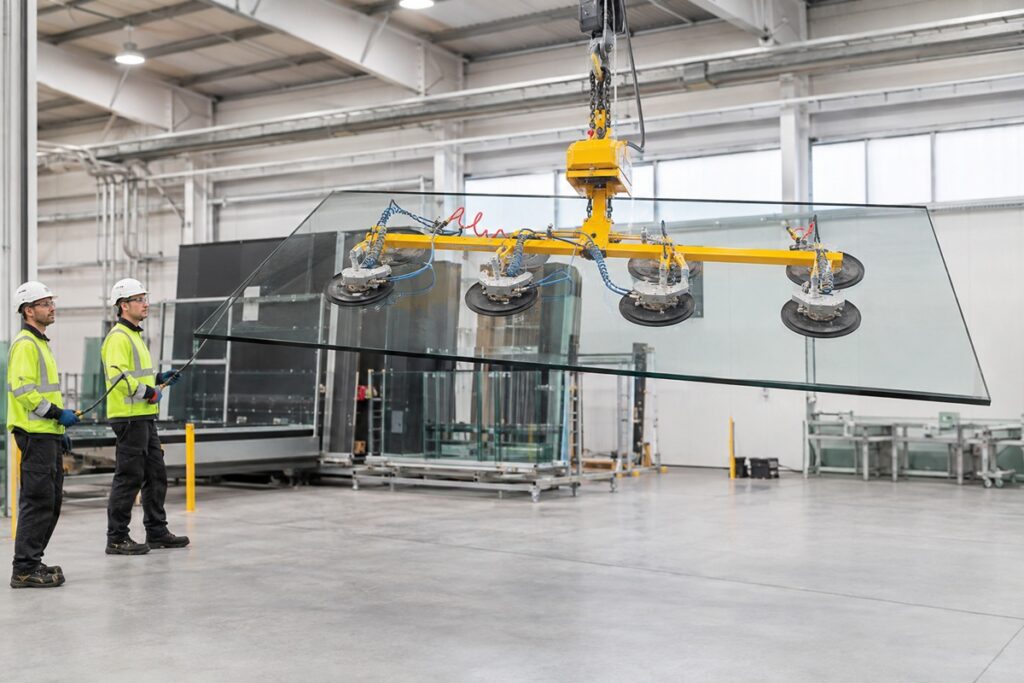

Le verre illustre parfaitement l’intérêt du palonnier. Ses faces lisses favorisent une bonne étanchéité et ses bords fragiles supportent mal les prises mécaniques classiques. La manutention par le milieu de la surface limite les contraintes localisées et réduit les contacts susceptibles de rayer la plaque.
Les tôles, panneaux stratifiés, plaques en pierre polie, éléments en plastique rigide ou panneaux de façade peuvent aussi être pris par dépression. Le mot « peuvent » mérite ici toute votre attention. Deux panneaux d’apparence proche n’ont pas forcément le même comportement. Une tôle fine se déforme, un matériau poreux laisse passer l’air et un film de protection mal collé peut se détacher alors que la ventouse tient encore parfaitement… au film.
Je vous conseille donc de regarder la charge comme un ensemble et non comme un simple poids inscrit sur un bon de livraison. Sa rigidité, sa température, son revêtement, sa géométrie et la présence de joints ou de reliefs influencent la prise.
Une plaque fissurée réclame une prudence accrue. Le vide peut tenir sur une zone tandis que le matériau se rompt ailleurs. Quant aux panneaux multicouches, ils exigent de vérifier que leur peau extérieure supportera le poids de l’ensemble sans se décoller de l’âme.
Bien choisir son équipement
Le palonnier le plus puissant du catalogue n’est pas automatiquement le plus adapté. Un appareil surdimensionné peut être lourd, encombrant et difficile à positionner. À l’inverse, une marge insuffisante expose l’équipe à une perte de prise ou à une surcharge de l’appareil de levage.
| Critère à examiner | Question à vous poser | Conséquence sur le choix |
|---|---|---|
| Poids de la pièce | Quelle est sa masse réelle, accessoires compris ? | Détermine la capacité minimale du palonnier |
| Dimensions | La plaque est-elle longue, étroite ou asymétrique ? | Oriente le nombre et l’écartement des ventouses |
| Centre de gravité | Le poids est-il réparti uniformément ? | Guide la position du point de suspension |
| État de surface | La face est-elle lisse, étanche, propre et sèche ? | Conditionne le type de coupelle et le niveau de fuite admissible |
| Orientation | La charge sera-t-elle levée à plat, verticalement ou retournée ? | Modifie les efforts exercés sur les ventouses |
| Environnement | Travaillez-vous dehors, dans la poussière, le froid ou l’humidité ? | Influence le choix de l’énergie, des joints et des protections |
| Appareil porteur | Le pont, le palan ou la grue accepte-t-il la masse totale suspendue ? | Impose d’ajouter le poids du palonnier à celui de la charge |
| Rythme de travail | Combien de cycles sont prévus et sur quelle durée ? | Oriente l’autonomie et l’endurance du système de vide |
La charge maximale d’utilisation, souvent abrégée en CMU, s’applique dans les configurations annoncées par le fabricant. Une valeur valable pour un levage horizontal ne doit pas être transposée d’office à une prise verticale. Dans cette seconde position, le poids tend à faire glisser la pièce le long des ventouses ; le niveau de friction prend alors une place majeure.
Vérifiez également la masse totale suspendue. Une plaque de 600 kg accrochée à un palonnier de 150 kg représente 750 kg pour le palan, le pont roulant ou la grue. Oublier le poids de l’accessoire revient à inviter une mauvaise surprise au chantier, et elle ne viendra pas avec les croissants.
La surface commande la qualité de la prise
Une ventouse aime les surfaces étanches, propres et régulières. La poussière crée des passages d’air. L’humidité peut favoriser le glissement. L’huile réduit l’adhérence tangentielle et risque d’altérer certains élastomères. Une petite rayure traversant la lèvre de la coupelle suffit parfois à produire une fuite continue.
Avant la prise, nettoyez les zones de contact avec un produit compatible avec les ventouses et le matériau transporté. Les solvants agressifs n’ont rien à faire dans cette opération s’ils ne sont pas autorisés par le fabricant. Ils peuvent durcir, gonfler ou fissurer les joints.
Les surfaces rugueuses ou légèrement poreuses ne sont pas toutes exclues. Des coupelles spécifiques, des mousses d’étanchéité ou une pompe capable de compenser un certain débit de fuite peuvent convenir. Cette aptitude doit toutefois apparaître dans la notice ou être confirmée par le fabricant. Un test improvisé au-dessus du sol ne remplace pas une validation technique.
Méfiez-vous aussi des films, peintures fraîches et revêtements décoratifs. La ventouse ne porte réellement que la couche qu’elle touche. Si cette couche adhère mal au support, l’ensemble peut chuter alors que le vide affiché semble correct.
Les contrôles avant chaque levage
Avant d’accrocher la moindre charge, examinez la structure du palonnier, ses soudures, son anneau de suspension et ses dispositifs de verrouillage. Les ventouses ne doivent présenter ni coupure, ni déformation, ni durcissement marqué. Les flexibles, raccords et filtres réclament le même regard attentif.
Contrôlez ensuite l’état de la batterie ou de l’alimentation pneumatique, le fonctionnement de la pompe, l’indicateur de vide et les alarmes. Un voyant présent sur le tableau ne prouve rien si personne ne vérifie qu’il s’allume au bon moment.
Une fois les coupelles appliquées, attendez que le niveau de vide atteigne la plage annoncée par le constructeur. Soulevez la pièce de quelques centimètres, immobilisez-la et observez le comportement du système. Cette levée d’essai révèle un mauvais centrage, une fuite ou une déformation avant que la charge ne prenne de la hauteur.
Le point de suspension doit se trouver autant que possible au-dessus du centre de gravité. Dans le cas contraire, la plaque s’incline dès qu’elle quitte son support. Les coupelles subissent alors des efforts mal répartis et l’opérateur découvre, souvent sans enthousiasme, que la gravité possède son propre caractère.
Organiser une manœuvre sereine
Un bon appareil ne compense pas une zone de travail mal préparée. Le trajet doit être dégagé, la zone située sous la charge interdite et l’emplacement de dépose accessible avant le départ. Si le conducteur n’aperçoit pas toute la trajectoire, un chef de manœuvre guide les mouvements avec des signaux connus de l’équipe.
La pièce se déplace lentement, sans à-coup ni balancement. On ne tire pas en biais un palonnier prévu pour une traction verticale. On ne profite pas non plus de la charge pour pousser un obstacle ou gagner quelques centimètres par un mouvement pendulaire. La plaque transportée n’est ni un bélier ni une balançoire.
Les mains ne doivent pas passer entre la pièce et son support lors de la pose. Des poignées de guidage ou des moyens adaptés éloignent les doigts des zones de pincement. Si une sangle de retenue est prévue dans la configuration du fabricant, elle doit être installée selon ses consignes. Une sangle ajoutée au hasard peut déplacer les efforts, comprimer un flexible ou gêner les ventouses.
En extérieur, le vent mérite une évaluation sérieuse. Une grande plaque agit comme une voile et les efforts latéraux augmentent avec ses dimensions. Le seuil d’arrêt dépend du palonnier, de l’appareil porteur, de la surface exposée et des prescriptions du chantier. Une météo jugée acceptable au sol peut produire une situation bien différente quelques mètres plus haut.
Formation et documents : le duo qui évite les zones grises
La conduite d’un équipement servant au levage est réservée aux travailleurs ayant reçu une formation adaptée. L’opérateur doit connaître les commandes, les alarmes, les limites d’emploi, la conduite à tenir en cas de fuite et les règles liées à l’appareil porteur.
Le CACES concerne certaines catégories d’engins et ne remplace ni la formation au palonnier ni les consignes propres à l’entreprise. Selon le matériel qui porte l’accessoire, une autorisation de conduite peut aussi être requise. Je vous recommande donc de distinguer trois sujets : l’aptitude à utiliser le palonnier, la compétence nécessaire pour conduire la grue ou le pont et l’organisation de la manœuvre.
La notice d’instructions doit être disponible, comprise et appliquée. L’identification de l’accessoire, sa CMU, sa déclaration de conformité, les comptes rendus de contrôle et l’historique de maintenance doivent pouvoir être retrouvés. Un marquage devenu illisible n’est pas une coquetterie d’atelier : il retire une information dont dépend le choix de la charge.
Vérifications périodiques et entretien
En France, les accessoires de levage utilisés dans les établissements concernés par le Code du travail font l’objet d’une vérification générale périodique tous les douze mois. Cette opération examine leur état de conservation et recherche les détériorations susceptibles de créer un danger. Elle doit être menée par une personne qualifiée et son résultat est consigné.
Cette échéance annuelle ne dispense pas du contrôle avant usage. Une ventouse peut être entaillée le lendemain de la vérification, un flexible écrasé pendant le rangement ou une batterie oubliée sans recharge. La sécurité se construit donc sur plusieurs niveaux : surveillance quotidienne, entretien prévu par le fabricant et vérifications réglementaires.
Les filtres se nettoient ou se remplacent selon le programme établi. Les flexibles, joints, alarmes, accumulateurs et instruments de mesure suivent les intervalles prescrits. Toute pièce de rechange doit présenter les caractéristiques attendues par le constructeur. Après une réparation, une transformation ou un incident, l’appareil ne reprend pas son service sur la foi d’un simple « ça a l’air bon ». Une évaluation technique et, selon la nature de l’intervention, les contrôles de remise en service applicables doivent être engagés.
Les erreurs qui fragilisent la sécurité
La première erreur consiste à se fier uniquement au poids. Une pièce légère, longue et souple peut poser davantage de difficultés qu’une plaque compacte plus lourde. Son fléchissement décolle certaines coupelles ou surcharge celles situées aux extrémités.
La deuxième vient d’une surface insuffisamment inspectée. Un grain de poussière, une étiquette, un relief ou une microfissure sous la lèvre d’une ventouse modifie l’étanchéité. La pompe peut compenser la fuite pendant quelques secondes, puis atteindre sa limite.
La troisième concerne les alarmes neutralisées parce qu’elles gênent l’atelier. Un avertisseur trop fréquent signale un réglage, une fuite ou une configuration à revoir. Lui couper le sifflet ne répare rien ; cela donne seulement davantage de calme au problème.
Enfin, dépasser la CMU, modifier l’écartement des coupelles hors des positions autorisées ou employer l’accessoire dans une orientation non prévue expose l’équipe à des efforts que la conception n’a pas intégrés. Le palonnier est un outil précis, pas un amateur d’improvisation.
Questions fréquentes
Un palonnier à ventouses peut-il lever une plaque poreuse ?
Oui, certains modèles sont conçus pour des matériaux présentant un débit de fuite limité. Ils utilisent des coupelles adaptées et une production de vide dimensionnée en conséquence. La compatibilité doit être confirmée par la notice ou par le fabricant avant toute utilisation.
Une surface légèrement poussiéreuse pose-t-elle réellement un problème ?
Oui. La poussière peut rompre l’étanchéité entre la lèvre de la ventouse et la charge. Elle peut aussi rayer le verre ou une surface polie. Les zones de contact doivent être nettoyées avant la prise.
Faut-il un CACES pour utiliser un palonnier à ventouses ?
Il n’existe pas de CACES consacré uniquement au palonnier à ventouses. En revanche, l’appareil porteur peut appartenir à une catégorie soumise à une autorisation de conduite. L’utilisateur doit dans tous les cas recevoir une formation adaptée à l’équipement et aux manœuvres réalisées.
À quelle fréquence faut-il faire contrôler l’accessoire ?
La vérification générale périodique réglementaire des accessoires de levage a lieu tous les douze mois dans les établissements concernés. Des examens avant usage et les opérations d’entretien indiquées par le fabricant s’ajoutent à cette échéance.
Que se passe-t-il si l’alimentation électrique se coupe ?
Selon sa conception, le palonnier peut disposer d’une réserve de vide, de clapets et d’une alarme qui donnent le temps de déposer la charge. La durée de maintien varie d’un modèle à l’autre. L’opérateur doit connaître cette donnée et suivre la procédure prévue, sans poursuivre le transport.
Plusieurs ventouses garantissent-elles une capacité plus élevée ?
Pas automatiquement. La capacité dépend aussi de leur surface, du niveau de vide, de leur position, de l’orientation de la charge et de la rigidité du matériau. Seule la configuration validée par le fabricant indique la CMU applicable.
Peut-on utiliser le même palonnier pour le verre, la tôle et la pierre ?
C’est envisageable si l’équipement, les coupelles et les réglages sont compatibles avec chaque matériau. L’état de surface, la porosité, la température, la rigidité et le poids doivent être étudiés séparément. Un succès obtenu avec une plaque de verre ne vaut pas validation pour une dalle de pierre.
Que faire si l’alarme se déclenche pendant le déplacement ?
Arrêtez la translation, éloignez toute personne de la zone dangereuse et déposez la charge sur l’emplacement sûr le plus proche selon la procédure prévue. Ne tentez jamais de soutenir la pièce à la main. L’appareil doit ensuite être examiné avant une nouvelle manœuvre.
