Vous avez choisi votre robinet, dessiné le parcours des tuyaux et prévu une matinée pour les travaux. Puis une petite pièce bloque tout : trop large, mal filetée ou impossible à serrer derrière le meuble. Le raccord possède ce talent agaçant de réclamer votre attention au moment où vous pensiez avoir terminé.
Pourtant, son choix mérite mieux qu’un achat entre deux rayons. Il engage l’étanchéité du réseau, son débit et vos futures interventions. Voici comment sélectionner ces pièces avec méthode, sans préparer un diplôme de tuyauterie ni transformer le placard sous l’évier en bassin d’agrément.
L’essentiel
- Identifiez le réseau : eau potable, chauffage, évacuation, arrosage ou piscine ne réclament pas les mêmes raccords.
- Relevez le matériau, le diamètre extérieur et, lorsque nécessaire, l’épaisseur du tube avant l’achat.
- Distinguez la dimension du tuyau de celle du filetage : un raccord 15/21 ne se choisit pas comme un tube de 15 mm.
- Vérifiez la pression, la température et la compatibilité de tous les composants, joints compris.
- Adoptez le procédé d’assemblage prévu et contrôlez l’étanchéité avant de fermer une cloison ou de remblayer.
Démarrez par ce qui circule dans le tuyau
Un coude sert à changer de direction, un té à créer une dérivation, un manchon à joindre deux tronçons. Une réduction relie des dimensions différentes. Mais ces formes ne vous renseignent pas, à elles seules, sur leur destination. Deux coudes presque jumeaux peuvent appartenir à des réseaux soumis à des contraintes très différentes.
Pour alimenter une douche, vous devez tenir compte de l’eau chaude et de la pression. Pour évacuer un lavabo, vous travaillez généralement sur un écoulement gravitaire. Pour raccorder une pompe de piscine, vous devez aussi considérer les conditions d’aspiration et l’eau traitée. Choisissez d’abord une famille de produits adaptée au réseau, puis cherchez la bonne forme.
Avant de modifier une installation ancienne, photographiez les canalisations et relevez leurs inscriptions. Si vous hésitez sur le matériau, le diamètre ou l’état du réseau, faites examiner l’ensemble par un plombier. Une pièce neuve ne corrige ni un tube fragilisé ni un montage déjà mal conçu.
Pour l’eau destinée à la consommation, demandez les justificatifs de conformité sanitaire correspondant aux produits. L’attestation de conformité sanitaire, ou ACS, concerne certaines familles de matériaux et d’accessoires. Une simple mention « alimentaire » ne dispense pas de vérifier la destination annoncée et les preuves associées. Appliquez aussi cette vigilance aux joints et aux produits d’étanchéité en contact avec l’eau.
Les dimensions : quelques chiffres, plusieurs langages
C’est souvent ici que le panier se remplit de mauvaises références. Un diamètre de tube, un diamètre nominal et une taille de filetage ne désignent pas la même mesure.
Sur un tube multicouche marqué 16 × 2, les chiffres indiquent normalement un diamètre extérieur de 16 mm et une épaisseur de paroi de 2 mm. Achetez un raccord validé pour cette dimension et ce système. Le seul chiffre « 16 » ne suffit pas à prouver la compatibilité entre deux gammes.
Sur les raccords filetés de plomberie, vous rencontrerez couramment les correspondances suivantes :
| Désignation courante | Taille de filetage correspondante |
|---|---|
| 12/17 | 3/8 de pouce |
| 15/21 | 1/2 pouce |
| 20/27 | 3/4 de pouce |
| 26/34 | 1 pouce |
Ces appellations ne donnent pas directement le diamètre intérieur du tube que vous allez raccorder. Pour éviter les confusions, notez séparément la dimension de chaque extrémité : côté canalisation et côté robinet, par exemple.
Vérifiez ensuite si le raccord est mâle, avec un filetage extérieur, ou femelle, avec un taraudage intérieur. Contrôlez également le type de filetage. Les familles BSP et NPT ne sont pas interchangeables, même lorsque leur taille nominale semble identique. Si vous devez forcer dès les premiers tours, arrêtez : la clé ne traduit pas les différences de filetage.
Un pied à coulisse vous aide à mesurer. Complétez toutefois cette mesure avec le marquage du produit et sa fiche technique : un diamètre voisin ne prouve pas que le pas et la géométrie correspondent.

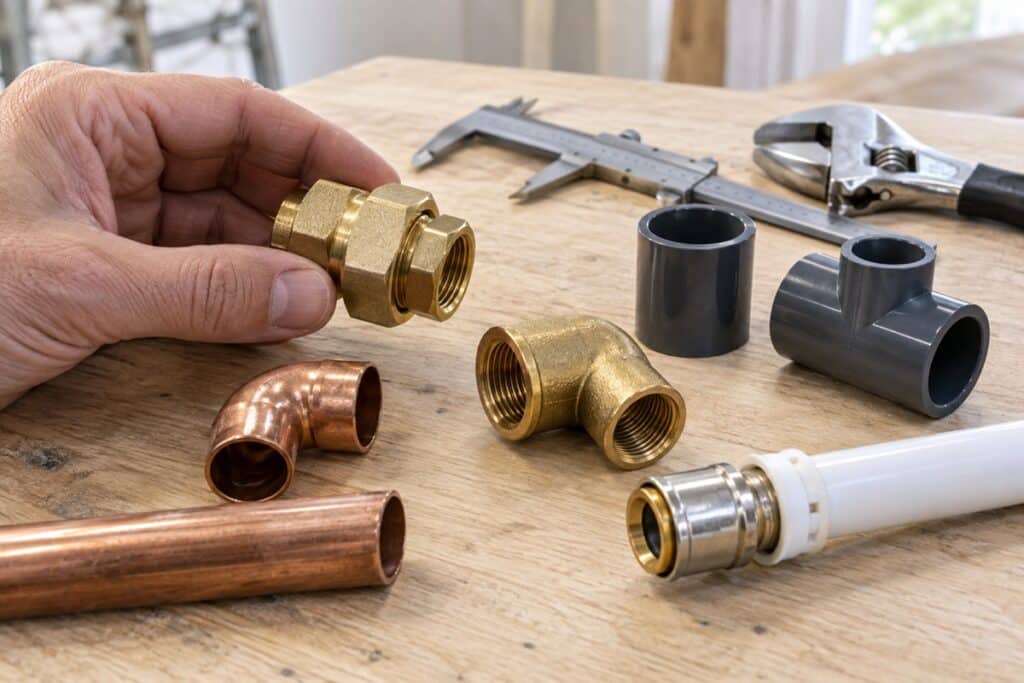

Choisissez un matériau pour ses aptitudes
Le laiton se rencontre souvent dans les raccordements sanitaires et les transitions filetées. Tous les laitons n’ont pourtant pas la même composition ni les mêmes domaines d’emploi. Vérifiez la référence exacte, sa destination et sa compatibilité avec l’eau distribuée. Le poids dans la main n’est pas un certificat de qualité.
Pour une canalisation en cuivre, vous pouvez trouver des raccords à braser, à sertir ou à compression, selon le système choisi. Pour le PER et le multicouche, sélectionnez les accessoires explicitement prévus pour le tube. Un raccord destiné à l’un ne s’adapte pas automatiquement à l’autre.
Le PVC mérite une attention distincte. Un raccord de PVC d’évacuation ne remplace pas un raccord de PVC pression. Ne vous fiez ni à leur couleur ni à la possibilité de les emboîter. Les caractéristiques et les usages déclarés doivent correspondre au circuit. Pour l’eau chaude, ne transposez pas les capacités d’une gamme à une autre : le PVC-U courant et les systèmes spécifiques pour températures élevées ont des limites différentes.
Sur une alimentation extérieure en polyéthylène, vous rencontrerez notamment des raccords mécaniques à compression. Contrôlez le diamètre du tube et les conditions d’emploi de l’ensemble. Enfin, si vous associez plusieurs métaux, faites valider la transition : leur comportement face à la corrosion dépend du montage et de l’eau qui circule.
Lisez la fiche avant de remplir le panier
La pression maximale et la température admissible se lisent ensemble. Pour de nombreux composants plastiques, la pression supportée diminue lorsque la température augmente. Un marquage PN16 n’autorise donc pas, à lui seul, un fonctionnement à 16 bars à n’importe quelle température. Consultez les conditions de référence et, lorsqu’elle existe, la courbe pression-température.
Le joint possède également ses propres limites. Sa matière doit convenir au fluide, à la chaleur et aux éventuels produits de traitement. Évitez de remplacer un joint uniquement parce qu’un autre possède le même diamètre et se trouve au fond de votre boîte à outils.
Lorsque vous comparez les références sur lebonraccord.com, préparez une fiche avec le matériau du tube, ses dimensions, les deux extrémités recherchées et l’usage prévu. Vous pourrez alors examiner les caractéristiques des pièces sans vous laisser guider par leur seule photographie. Demandez une précision au vendeur lorsque la compatibilité n’est pas clairement documentée.
Côté budget, comptez aussi les joints, les consommables et l’outillage. Pour quelques raccords, louer une sertisseuse compatible peut mériter un calcul. Pour un chantier plus large, raisonnez sur l’ensemble du système et sur le temps de pose, plutôt que sur le prix d’un coude isolé.
À chaque assemblage, sa méthode
Le sertissage demande le bon équipement
Le sertissage déforme une douille avec un outil adapté. Sur un réseau multicouche, vérifiez la combinaison tube-raccord, le diamètre et le profil de mâchoire accepté. Certaines références admettent plusieurs profils ; d’autres imposent une configuration précise.
Préparez le tube comme l’exige sa notice : coupe droite, ébavurage et, selon le système, calibrage ou chanfreinage. Respectez la profondeur d’insertion. Une mâchoire qui se ferme autour du raccord n’apporte aucune preuve de compatibilité à elle seule.
La compression convient à des situations précises
Les raccords à compression assemblent les pièces par serrage mécanique, avec une bague, une olive ou d’autres éléments selon leur conception. Suivez l’ordre de montage et les indications de serrage du produit. Les règles d’un raccord biconique sur cuivre ne se recopient pas sur un raccord pour polyéthylène.
Pour les assemblages démontables, prévoyez un accès. Si vous envisagez une pose cachée, vérifiez expressément que le procédé et les conditions d’installation l’autorisent.
Le collage ne se juge pas au toucher
Pour les raccords PVC à coller, choisissez l’adhésif prévu pour les matériaux et l’usage : PVC rigide, souple ou autre système compatible. Préparez les surfaces suivant la notice, puis respectez le délai avant mise en pression. Celui-ci varie selon le produit et les conditions d’application. Une colle sèche en surface n’indique pas que l’assemblage peut déjà supporter le service prévu.
Placez l’étanchéité au bon endroit
Devant un raccord fileté, repérez d’abord où se fait l’étanchéité. Sur un raccord à écrou libre et joint plat, l’écrou rapproche les portées et comprime le joint. Le filetage assure le serrage. Ajouter du ruban PTFE sur ce filetage ne répare ni un joint abîmé ni une portée défectueuse.
Sur un assemblage conçu pour une étanchéité dans les filets, utilisez le produit autorisé : ruban PTFE, fil d’étanchéité, filasse avec pâte ou produit liquide adapté, selon les matériaux et la notice. Ces procédés ne s’échangent pas sans vérification. Certains produits réservés aux métaux ne conviennent pas aux pièces plastiques.
Gardez aussi la main légère. Un serrage excessif peut déformer un joint ou fissurer un raccord, notamment en plastique. Maintenez la pièce opposée lorsque le montage l’exige pour éviter de transmettre l’effort à toute la canalisation. Le petit tour supplémentaire « pour être tranquille » mérite parfois d’être rayé du programme.
Si une fuite apparaît, coupez l’alimentation et faites retomber la pression avant d’intervenir. Cherchez sa cause : défaut d’alignement, joint pincé, filetage endommagé ou assemblage incomplet. Une fuite persistante demande un diagnostic, pas une compétition de serrage.
Piscine et arrosage : pensez aussi au débit
Pour les réseaux extérieurs, l’étanchéité ne suffit pas. Les diamètres, les longueurs et les changements de direction influencent les pertes de charge, c’est-à-dire la pression consommée par le passage de l’eau dans le circuit. Une succession de petites réductions et de coudes peut pénaliser le débit disponible.
Lorsque vous préparez le réseau pour un aménagement de piscine creusée, dessinez les liaisons entre le bassin, la pompe, le filtre et les équipements de traitement. Faites dimensionner les conduites selon le débit recherché et le tracé. Le diamètre des entrées de la pompe ne suffit pas à déterminer celui de tout le réseau.
Prévoyez des raccords unions aux endroits où vous devrez démonter un appareil. Ils donnent accès à l’équipement sans couper les tubes, à condition de disposer de l’espace nécessaire pour les desserrer et dégager la pièce.
Contrôlez la compatibilité avec l’eau traitée et l’exposition extérieure. Sur la partie aspiration, une prise d’air peut perturber le fonctionnement de la pompe sans produire de flaque visible. Ne limitez donc pas votre contrôle à la recherche d’eau au sol.
Préparez la pose et l’entretien
Avant de couper, vérifiez l’encombrement réel du montage. Un raccord peut avoir les bonnes dimensions tout en étant impossible à installer faute de recul pour l’outil. Sous un lavabo, quelques centimètres disponibles valent parfois davantage qu’une référence moins chère.
Présentez les pièces et repérez leur orientation avant l’assemblage définitif. Fixez les canalisations avec les supports adaptés ; ne demandez pas à un raccord de porter le poids d’un appareil ou de ramener de force deux tubes décalés. Tenez également compte des mouvements dus à la dilatation.
Organisez votre contrôle avant de ranger les outils :
- Isolez le circuit et dépressurisez-le avant les travaux.
- Examinez les coupes, les joints et les surfaces de contact avant assemblage.
- Respectez les temps d’attente des produits de collage ou d’étanchéité.
- Réalisez l’essai d’étanchéité prévu pour le système avant toute fermeture ou tout remblaiement.
- Photographiez le réseau et conservez les références des pièces pour les interventions futures.
La pression et la durée d’essai dépendent du réseau et du procédé. Ne les improvisez pas. Une installation simplement remise en eau quelques minutes n’a pas nécessairement subi le contrôle requis pour sa réception.
Questions fréquentes
Peut-on mélanger plusieurs marques de tubes et de raccords ?
Ne le faites pas sur la seule base du diamètre annoncé. Pour le PER ou le multicouche, recherchez une compatibilité documentée entre les tubes, les raccords et, le cas échéant, l’outillage. À défaut, choisissez une combinaison validée comme système complet.
Faut-il mettre du ruban PTFE sur tous les raccords filetés ?
Non. Repérez le mécanisme d’étanchéité. Un raccord conçu avec un joint plat ou torique utilise ce joint à l’endroit prévu. Le ruban concerne certains assemblages dont l’étanchéité se réalise dans les filets, sous réserve de compatibilité avec les matériaux et l’usage.
Peut-on réutiliser un raccord après démontage ?
Cela dépend de sa conception et de son état. Un raccord collé ou serti ne se réemploie pas comme une union démontable. Sur cette dernière, examinez les portées et remplacez les joints lorsque la notice le demande ou qu’ils présentent une déformation, une coupure ou un vieillissement.
Un raccord plus gros donne-t-il davantage de débit ?
Pas nécessairement. Le débit dépend du circuit complet, de la pression disponible et des restrictions présentes. Agrandir une seule pièce ne compense pas une canalisation trop petite en amont. Faites examiner le tracé avant de multiplier les adaptateurs.
Peut-on cacher un raccord derrière du carrelage ?
Vérifiez les conditions de pose du système avant de fermer. Certains assemblages indémontables sont admis en pose cachée sous conditions ; les raccords nécessitant un accès doivent demeurer accessibles. Prévoyez une trappe lorsque l’entretien l’exige et effectuez les essais avant la finition.
